USB (universal serial bus)

Estandarizado por el USB (Universal Serial Bus)

Estandarizado por el USB Implementers Forum. Surge en 1994 con el standard 1.0 y en el año 2000 el 2.0

En noviembre de 2008 surge el standard 3.0

Se conoces como: SlowSpeed y FullSpeed (1.0), HighSpeed (2.0) y SuperSpeed (3.0)

Reemplaza a la mayoría de los puertos Seriales y paralelos en computadoras personales. Soporta hasta 127 periféricos por host.

Permite transferencia de cualquier tipo de datos, así como de corriente eléctrica.

Transferencia de

FireWire (IEEE 1394 o iLink)

Desarrollado por Apple Inc. Y estandarizada por el IEEE P 1394 Working group en 1995.

Se creó como reemplazo de la interfase SCSI (Small Computer System Interface). Soporta hasta 63 periféricos por host.

Permite Plug&Play Technology y HotSwapping.  No necesita conexión a corriente

Exisyten 4 standards: FireWire 400 (400Mbit/s), 800 (800Mbit/s) 1600(1.6Gbits/s) y 3200 (3.2 Gbits/s)

HDMI (High Definition Multmedia Interface)

Creado por el grupo HDMI Founders (Hitacho, Matsushita Electric Industrial(Panasonic/National/Quasar), Philips, Silicon Image, Sony, Thomson (RCA) y Toshiba) en 2002.

Capaz de transmitir audio y video digital sin copresion. Soporta 8 canales de audio digital.

Interfase para la alta definición (2560x 1600 pixeles) con un frame rate máximo de 340 MHz.

Existen cuatro clasificaciones: A,B,C y D. Soporta disploays de nueva generación codificación binaria: WQUXGA.

DisplayPort

Desarrollado por la asociación Video Electronics Styandards Association (VESA) en enero de 2008.

Interfase Royalty Free, es decir, no cobra regalías por unidad ni cuota anual por su utilización.

Transmite audio y video digital entre el CPU y el monitor o entre el CPU y un sistema de Teatro en casa.

•                Posible competidor contra el HDMI en futuras versiones. Su última especificación (1.2) utiliza fibra óptica en lugar de cable de cobre.

Soporta resoluciónes máximas de 2560x1600 pixeles a 75MHz.

DVI (digital visual interface)

Desarrollado por el Digital Display Working Group (DDWG) en 1999.

Su uso principal es el de llevar señales sin compresión de video. Para la transmisión de audio por este tipo de interfase se requiere el uso de convertidores especiales.

Se encuentra en los displays de LCS de las computadoras personales.

Existen dos tipos: DVI-D (compatible con señales digitales) y DVI-A ( compatible con señales análogas. Un tercer tipo es el DVI-I (integrado) compatible con ambos tipos de señal.

SCART (syndicat de constructeurs d´Apparelis Radiorécepteurs et televiseurs)

Nace en la segunda mitad de los 70´s en Francia, tomándose standard en la década de los 80´s.

Standard para conexiones audio/video en Europa

Engloba interfaces de video compuesto, video componente, audio stereo, video RGB, S-video y datos (teletext) en un solo cable.

Soportas una resolución máxima de 768x 576 i.

Interfases en medios para la transmisión de información BNC (Bayonet neill-Concelman)

Alternativa par alas conexiones con interfase RCA. Su uso es con señales. Radio frecuencia, video análogo, digital y transmisión de frecuencias por microondas.

Se utiliza mayormente en la industria naval y en la aviación. También puede sustituir al conector RCA en conexiones de video análogas y digitales (a través de los estándaresSMPTE). Se utiliza mucho en conectores para HDTV broadcatsing(cable SDI/ Serial Digital Interface) y HD-SDI.

Permite una transmisión de hasta 1485 GB/s en video digital y resolución de 1080 p.

La fibra óptica se emplea cada vez más en la comunicación, debido a que las ondas de luz tienen una frecuencia alta y la capacidad de una señal para transportar información aumenta con la frecuencia. En las redes de comunicaciones se emplean sistemas de láser con fibra óptica. Hoy funcionan muchas redes de fibra para comunicación a larga distancia, que proporcionan conexiones transcontinentales y transoceánicas. Una ventaja de los sistemas de fibra óptica es la gran distancia que puede recorrer una señal antes de necesitar un repetidor para recuperar su intensidad. En la actualidad, los repetidores de fibra óptica están separados entre sí unos 100 km, frente a aproximadamente 1,5 km en los sistemas eléctricos. Los amplificadores de fibra óptica recientemente desarrollados pueden aumentar todavía más esta distancia.

Las fibras ópticas también se emplean en una amplia variedad de sensores, que van desde termómetros hasta giroscopios. Su potencial de aplicación en este campo casi no tiene límites, porque la luz transmitida a través de las fibras es sensible a numerosos cambios ambientales, entre ellos la presión, las ondas de sonido y la deformación, además del calor y el movimiento. Las fibras pueden resultar especialmente útiles cuando los efectos eléctricos podrían hacer que un cable convencional resultara inútil, impreciso o incluso peligroso. También se han desarrollado fibras que transmiten rayos láser de alta potencia para cortar y taladrar materiales.

TIPOS DE FIBRA ÓPTICA

Fibra Multimodo de Índice Gradiante Gradual:

Las fibras multimodo de índice de gradiente gradual tienen una banda de paso que llega hasta los 500MHz por kilómetro. Su principio se basa en que el índice de refracción en el interior del núcleo no es único y decrece cuando se desplaza del núcleo hacia la cubierta. Los rayos luminosos se encuentran enfocados hacia el eje de la fibra, como se puede ver en el dibujo. Estas fibras permiten reducir la dispersión entre los diferentes modos de propagación a través del núcleo de la fibra.

La fibra multimodo de índice de gradiente gradual de tamaño 62,5/125 m (diámetro del núcleo/diámetro de la cubierta) está normalizado, pero se pueden encontrar otros tipos de fibras:

Multimodo de índice escalonado 100/140 mm.

Multimodo de índice de gradiente gradual 50/125 m m.

Fibra Multimodo de índice escalonado:

Las fibras multimodo de índice escalonado están fabricadas a base de vidrio, con una atenuación de 30 dB/km, o plástico, con una atenuación de 100 dB/km. Tienen una banda de paso que llega hasta los 40 MHz por kilómetro. En estas fibras, el núcleo está constituido por un material uniforme cuyo índice de refracción es claramente superior al de la cubierta que lo rodea. El paso desde el núcleo hasta la cubierta conlleva por tanto una variación brutal del índice, de ahí su nombre de índice escalonado.

CARACTERÍSTICAS FIBRA ÓPTICA

La mayoría de las fibras ópticas se hacen de arena o sílice, materia prima abundante en comparación con el cobre. con unos kilogramos de vidrio pueden fabricarse aproximadamente 43 kilómetros de fibra óptica. Los dos constituyentes esenciales de las fibras ópticas son el núcleo y el revestimiento. el núcleo es la parte más interna de la fibra y es la que guía la luz.

Para ver el gráfico seleccione la opción "Descargar" del menú superior

Consiste en una o varias hebras delgadas de vidrio o de plástico con diámetro de 50 a 125 micras. el revestimiento es la parte que rodea y protege al núcleo.

El conjunto de núcleo y revestimiento está a su vez rodeado por un forro o funda de plástico u otros materiales que lo resguardan contra la humedad, el aplastamiento, los roedores, y otros riesgos del entorno.

FIBRA ÓPTICA

Los circuitos de fibra óptica son filamentos de vidrio (compuestos de cristales naturales) o plástico (cristales artificiales), del espesor de un pelo (entre 10 y 300 micrones). Llevan mensajes en forma de haces de luz que realmente pasan a través de ellos de un extremo a otro, donde quiera que el filamento vaya (incluyendo curvas y esquinas) sin interrupción.

Las fibras ópticas pueden ahora usarse como los alambres de cobre convencionales, tanto en pequeños ambientes autónomos (tales como sistemas de procesamiento de datos de aviones), como en grandes redes geográficas (como los sistemas de largas líneas urbanas mantenidos por compañías telefónicas).

Cable sin cobertura (Unshielded Twisted Pair) UTP

Es más susceptible a la interferencia pues no tiene el forro que la evite, sin embargo, es adecuado para transmisión de voz y se utiliza regularmente en residencias y sistemas telefónicos de oficina.

Cada par es colocado en un forro metálico creado con cables muy finos, que absorbe cualquier interferencia. Los cables son luego colocados en un forro de plástico.

Cable de par trenzado

Es el medio de transmisión más común

Consiste de dos cables que han sido entrelazados entre sí (un número específico de veces por pie) y que están envueltos por una cubierta protectora.

Cada cable de par trenzado está cubierto de un material aislante como plástico, que evita que los cables de cobre tengan contacto entre sí y que la señal de un par de cables interfiera con la de otro par.

Un conjunto de par trenzados puede agruparse en un gran cable. Dado que la comunicación a través del par trenzado requiere ambos cables, cada par es considerado una línea de comunicación

CLABE COAXIAL

Sus propiedades físicas, mecánicas y eléctricas están directamente relacionados con el uso que se les quiera dar.

Existe en el mercado una amplia gama de formas y diseños.

Poseen una amplitud de banda y propagación muy atractivas, útiles que pueden llevar miles de señales a la vez.

En la transmisión de base ancha (broadband) un solo cable es dividido eléctricamente en muchos canales, cada uno llevando diferentes transmisiones.

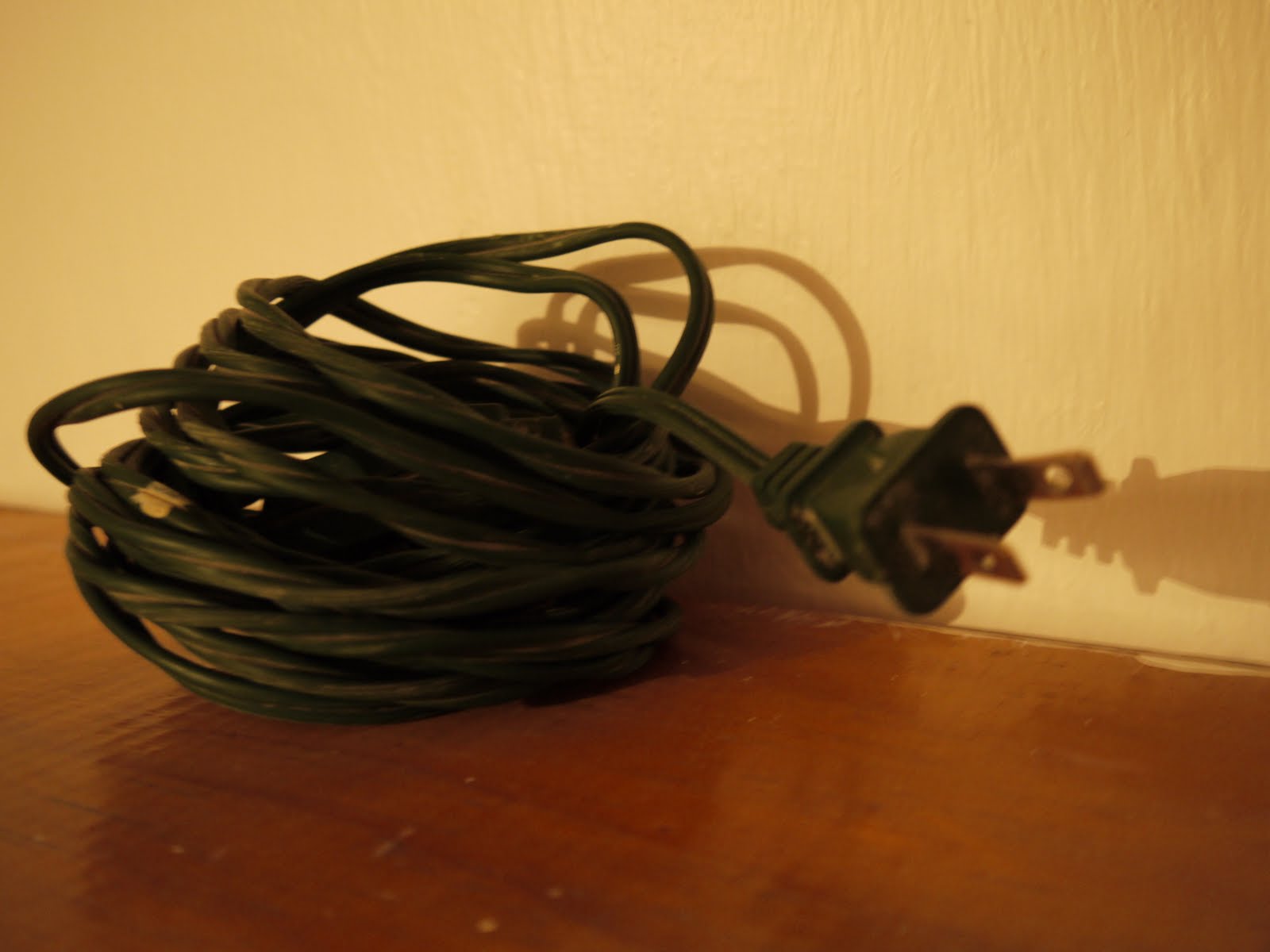

ALAMBRE DE COBRe

Metal, el mejor conductor de electricidad

Características

Alta conductividad eléctrica (por su capacidad de transportar electricidad) y mecánica (por su resistencia al desgaste y maleabilidad).

Alto grado de conductividad térmica y ductibilidad especialmente en cables de diámetros pequeño, gran resistencia a la corrosión, alta capacidad de formar aleaciones metálicas.

Usos

Electricidad y telecomunicaciones, Medios de transporte, Construcción, Ornamentación, Monedas

Constitución

Un solo elemento o hilo conductor

Una serie de hilos conductores o alambres retorcidos entre sí que otorgan gran flexibilidad
